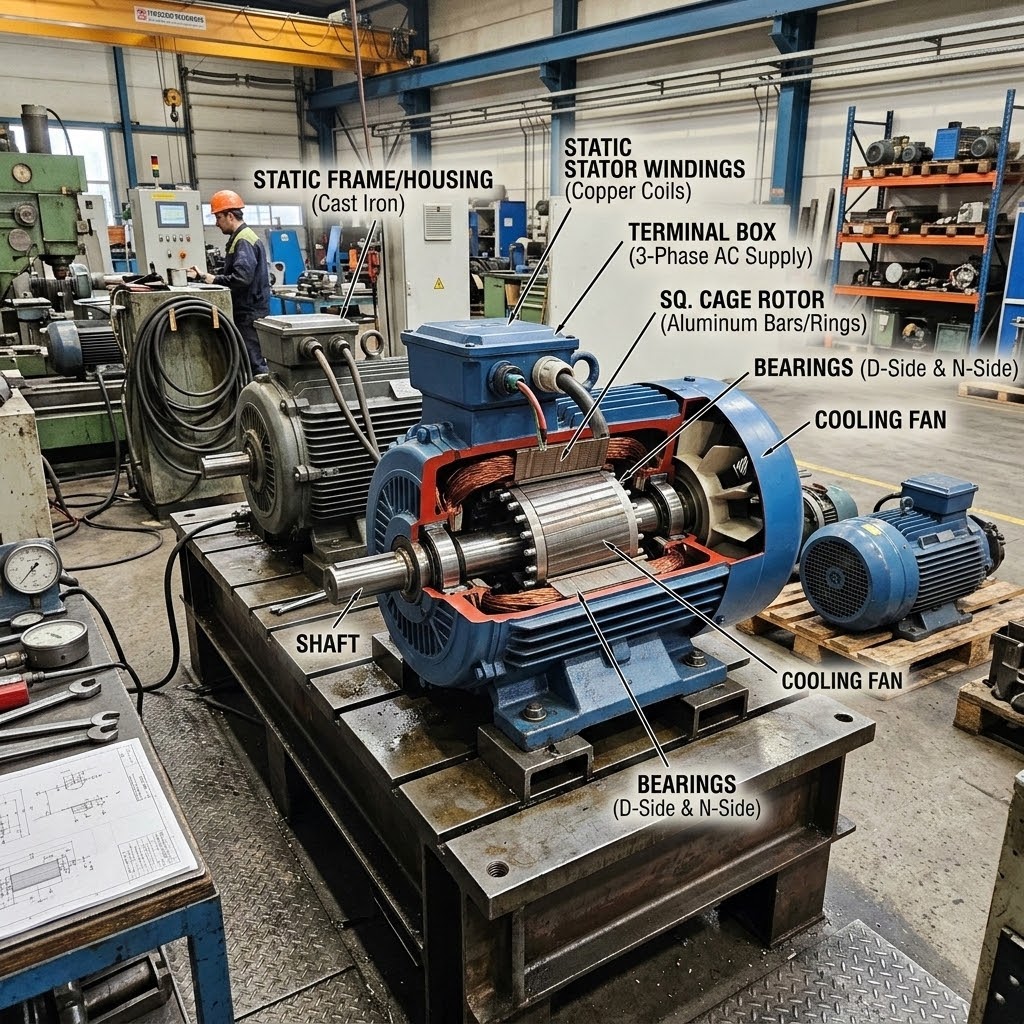

Конструкция и основные узлы асинхронного двигателя
Асинхронный двигатель состоит из набора узлов, выполняющих электромеханическую функцию привода. Ключевые элементы — статор с обмотками, ротор, подшипниковые опоры и корпус, обеспечивающий механическую защиту и отвод тепла. В тексте могла бы быть указана внешняя ссылка, однако она не включена в этот материал; подробности можно найти на официальном сайте https://nsk-dv.ru/.
Статор, ротор, подшипники и корпус — функции и взаимосвязи
Статор формирует вращающееся магнитное поле при подаче переменного напряжения; его сердечник обычно изготовлен из лакированных тонколистовых пакетов из электротехнической стали. Ротор воспринимает наведённые полевые процессы и передаёт механический момент на вал. Подшипники обеспечивают опорную работу вала и задают требования к люфтам и биению — типичная допустимая соосность при монтаже измеряется в пределах десятков микрометров. Корпус выполняет защитную функцию и служит теплообменником при естественном или принудительном охлаждении.
Короткозамкнутый ротор и фазный ротор — конструктивные отличия и влияние на пусковые характеристики
Короткозамкнутый (беличья клетка) ротор представляет собой короткозамкнутые проводники, залитые или запрессованные в пазах. Такая конструкция обеспечивает простоту и прочность, а также высокий пусковой ток — типично 6–8 номинальных токов при прямом пуске. Фазный (контактный) ротор имеет обмотку, выводимую на щёточный контакт и внешние сопротивления; регулировкой этих сопротивлений можно увеличить пусковой момент и снизить пусковой ток, что полезно для тяжёлых приводов с высоким требованием к пусковому моменту.
Принцип работы: вращающееся поле, индукция тока и формирование момента
Как вращающееся магнитное поле индуцирует ток в роторе
При подаче на статор трёхфазного напряжения создаётся вращающееся магнитное поле, движущееся с синхронной скоростью ns = 120·f/p, где f — частота сети (например, 50 или 60 Гц), p — число пар полюсов. Это поле пересекает проводники ротора, индуцируя в них электрический ток по закону электромагнитной индукции. Индуцированный ток создаёт собственное магнитное поле ротора, которое взаимодействует со статорным полем и порождает электромеханический вращающий момент на валу.
Скольжение, синхронная скорость и зависимость рабочего момента от скорости
Скольжение s = (ns − n)/ns — относительное отставание ротора от синхронной скорости; для типичных асинхронных двигателей номинальное скольжение составляет 1–5%. Момент двигателя зависит от скольжения: при малых s момент примерно пропорционален s до определённого пика, далее падает; это отражено в механической характеристике. Синхронная скорость при 50 Гц и 4-полюсной машине составляет 1500 об/мин, при 2 полюсах — 3000 об/мин, что служит опорой при подборе скорости под привод.
Типы исполнений и степени защиты для промышленных условий
Однофазные и трёхфазные, климатические и взрывозащищённые варианты
Однофазные исполнения применяют для маломощных бытовых или специализированных приводов; промышленные приводы преимущественно трёхфазные. Для агрессивных или потенциально взрывоопасных сред выпускаются специальные исполнения с защитой типа flameproof или повышенной герметичностью и конструктивными мерами по исключению искрообразования. Климатические исполнения регламентируются температурным диапазоном и агрессивностью среды по стандартизованным требованиям.
Классы IP и классы изоляции — выбор по влажности, пыли и агрессивной среде
Класс внешней защиты IP определяет степень защиты от пыли и влаги — распространённые значения для промдвижения: IP23, IP54, IP65. Класс изоляции по температуре (IEC 60085) обозначается буквами B (до 130 °C), F (до 155 °C), H (до 180 °C) и влияет на допустимую температурную перегрузку и сроки службы изоляции при заданной температурной нагрузке.
Электрические параметры для подбора двигателя
Номинальная мощность, напряжение, частота, пусковой и рабочий ток
Номинальная мощность приводов задаётся в киловаттах; промышленные двигатели охватывают диапазон от долей кВт до сотен кВт и более. Номинальное напряжение и частота (обычно 50/60 Гц) определяют рассчитанную синхронную скорость. Пусковой ток при прямом включении достигает 6–8 номинальных токов; рабочий ток при номинальной нагрузке соответствует указанной мощности и КПД.
Коэффициент мощности, КПД и влияние пусковых методов на сетевую нагрузку
Коэффициент мощности cosφ для асинхронных машин в номинальном режиме обычно составляет 0,7–0,95 в зависимости от нагрузки и числа полюсов. КПД промышленных двигателей измеряется в процентах и зависит от потерь: медных, стальных и механических; высокоэффективные категории имеют КПД свыше 90% при определённых мощностях. Прямой пуск даёт значительную нагрузку на сеть из-за пускового тока; пуск через частотный преобразователь уменьшает пусковой ток до значения, близкого к номинальному или ниже, снижая напряжение просадки в сети.
Механические параметры и их влияние на эксплуатацию
Номинальная скорость, пусковой момент и усилия на валу
Номинальная скорость указывается в оборотах в минуту и связана с числом полюсов и частотой. Пусковой момент у короткозамкнутых роторов обычно составляет 1–2 номинальных моментов; у фазных роторов возможно регулирование пускового момента внешними сопротивлениями. На вал действуют радиальные и осевые усилия, которые определяют требования к подшипникам и опорам.
Масса, габариты и механическая прочность — влияние на динамику привода
Масса и габариты влияют на момент инерции ротора и динамику ускорения; большие моменты инерции требуют более высоких пусковых моментов или длительного времени разгона. Конструктивная прочность и жесткость корпуса влияют на частоты собственных колебаний и чувствительность к внешним нагрузкам.
Системы охлаждения и тепловой режим
Воздушное, принудительное и жидкостное охлаждение; коды IC
Охлаждение может быть естественным (IC01), с вентилятором на валу (IC411), с принудительной подачей воздуха (IC611) и жидкостным теплообменником для высокомощных машин. Выбор схемы охлаждения зависит от мощности, температуры окружающей среды и режима нагрузки.
Влияние охлаждения на долговечность, допустимую нагрузку и требования к обслуживанию
Эффективность отвода тепла определяет допустимую длительную мощность и ресурс изоляции: при превышении температуры ускоряется деградация изоляции. Принудительное охлаждение снижает температурный подъём и может увеличить длительный перегрузочный потенциал, но требует регулярной проверки состояния вентиляторов и фильтров.
Пусковые методы и их последствия для сети и механики
Прямой пуск (DOL), звезда‑треуголь и мягкий пуск — влияние на пусковой ток и момент
Прямой пуск (DOL) вызывает высокий пусковой ток и быстрый набор момента, что создаёт нагрузку на механические узлы. Схема «звезда‑треуголь» снижает пусковой ток примерно в три раза, но даёт пониженный пусковой момент. Мягкие пусковые устройства плавно ограничивают напряжение, уменьшая ударные механические нагрузки и пиковые токи.
Пуск через частотный преобразователь — снижение пускового тока и изменения момента
Пуск через преобразователь частоты позволяет управлять частотой и напряжением при разгоне, снижая пусковой ток до значений, близких к номиналу, и обеспечивая регулирование момента. Это также изменяет механический профиль разгона и уменьшает динамические нагрузки на соединительные элементы.
Регулирование скорости частотными преобразователями
Как изменение частоты влияет на зависимость момента от скорости и тепловые нагрузки
При независимом изменении частоты изменяется синхронная скорость и, соответственно, рабочая точка двигателя; при сохранении V/f-профиля поддерживается постоянство магнитного потока и момента. Работа на пониженной частоте увеличивает ток при той же нагрузке и может повысить нагрев, если не скорректировать напряжение.
Ограничения диапазона регулирования, совместимость и влияние гармоник
Диапазон регулирования ограничен конструкцией и охлаждением; ниже определённой частоты требуется дополнительное охлаждение. Преобразователи вводят гармоники в сеть, что может привести к дополнительному нагреву обмоток и перекосу тока; для снижения влияния применяют фильтрацию и экранирование кабелей.
Монтаж, выравнивание и механические подключения
Фундамент, анкерные болты и требования к соосности валов
Фундамент и анкерные болты обязаны обеспечить жёсткость и минимальную деформацию при нагрузках; требования по соосности валов обычно выражаются в микрометрах и контролируются при монтаже. Неправильное выравнивание валов вызывает повышенную вибрацию и ускоренный износ подшипников.
Подбор муфт и опор, контроль вибрации при пуске и эксплуатации
Выбор муфт учитывает передаваемый момент, допуск на соосность и демпфирование ударных нагрузок. Контроль вибрации на приёмке и в процессе эксплуатации помогает обнаружить дисбаланс, люфты и дефекты крепления.
Электрическое подключение, защита и коммутационные схемы
Схемы подключения (звезда/треуголь), заземление и порядок коммутации
Подключение в звезду или треуголь определяется номинальным напряжением сети и обмоток. Отклонения в чередовании фаз приводят к обратному вращению. Заземление корпуса и контроль сопротивления заземления обязательны для безопасной эксплуатации.
Защита от перегрузок и короткого замыкания, тепловые реле и защита от перегрева
Защита включает автоматические выключатели, плавкие вставки, тепловые реле и термодатчики в обмотках. Для контроля температур используются биметаллические реле и датчики PTC/thermistor, настроенные на отключение при превышении допустимых температур.
Диагностика и методы контроля состояния двигателя
Вибродиагностика, термография и анализ тока — что выявляют методы
Вибродиагностика обнаруживает дисбаланс, изгибы и дефекты подшипников по спектру вибросигнала. Термография выявляет локальные перегревы обмоток и подшипников. Анализ тока и его спектра позволяет выявлять короткие витки, обрыв фазы и асимметрию нагрузки.
Измерение сопротивления изоляции, испытания холостого хода и нагрузочные тесты
Измерение сопротивления изоляции мегометром оценивает состояние изоляции; нормативные значения зависят от конструкции и условий хранения, но обычно измерения проводятся не реже регламентного интервала. Испытания холостого хода и нагрузочные тесты определяют потери и тепловой режим при реальной нагрузке.
Типичные неисправности, причины и мероприятия по устранению
Электрические дефекты: короткие витки, обрыв фазы и признаки по току
Короткие витки обмотки проявляют себя увеличением токовой несимметрии и наличием характерных гармоник; анализ тока и осциллографические замеры позволяют локализовать дефект. Обрыв фазы приводит к перегрузке двух других фаз и снижению развиваемого момента; защитные устройства должны отключать двигатель при таком событии.
Механические дефекты: дисбаланс, износ подшипников, неправильное выравнивание и меры профилактики
Дисбаланс ротора и износ подшипников сопровождаются повышенной вибрацией и шумом; регулярная виброконтрольная съёмка, смазка подшипников по регламенту и проверка соосности валов существенно снижают риск повреждений. Правильная установка, соблюдение допуска по моменту затяжки анкерных болтов и периодический контроль помогают предотвращать механические отказы.
